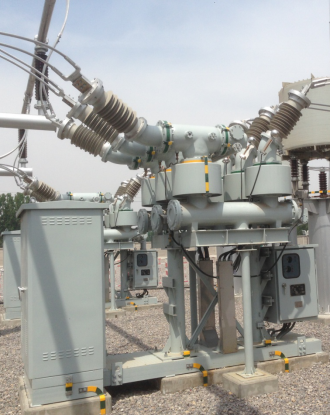

ZHW15型组合电器
一、产品概述
我公司生产的ZHW15-40.5型复合式组合电器(HGIS)系户外三相交流50Hz高压输变电设备，三相分箱结构，应用于40.5kV电力系统、变电站以及大中型工矿企业，用于分、合负荷电流，开断故障电流或转换线路，实现对电力线路的隔离、接地、保护及控制。该设备包括:断路器、三工位隔离-接地组合开关、接地开关、电流互感器、出线套管、间隔汇控柜、避雷器、电压互感器等基本元件，可组成进线间隔、出线间隔、PT间隔、母联间隔等，并能按用户要求组合成所需的主接线方式，能够满足35kV变电站系统主接线的需要。
二、产品使用环境
1.使用地点：户外。
2.周围空气温度：-25℃～+40℃。
3.海拔高度：不超过3000m。
4.地震等级：不超过9度。
5.相对湿度：日平均值不超过95%，月平均值不超过90%。
6.风速：不超过34m/s。
7.污秽等级：Ⅳ级。
8.安装环境：周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染。
三、技术参数
产品技术参数
|
序号 |
项 目 |
单位 |
参 数 值 |
|
|
1 |
额定电压 |
kV |
40.5 |
|
|
2 |
额定频率 |
Hz |
50 |
|
|
3 |
额定电流 |
A |
2500/4000 |
|
|
4 |
额定工频1min耐受电压 |
断口间 |
kV |
118 |
|
相对地 |
kV |
95 |
||
|
5 |
额定雷电冲击耐受电压峰值 (1.2/50μs) |
断口间 |
kV |
215 |
|
相对地 |
kV |
185 |
||
|
6 |
额定峰值耐受电流 |
kA |
100 |
|
|
7 |
额定短路开断电流（断路器） |
kA |
40 |
|
|
8 |
额定短时耐受电流 |
kA |
40 |
|
|
9 |
额定短路持续时间 |
S |
4 |
|
|
10 |
额定背对背电容器组开断电流（断路器） |
A |
1500 |
|
|
11 |
额定并联电抗器组开断电流（断路器） |
A |
1600 |
|
|
12 |
SF6气体整定压力(表压，20℃) |
额定 |
MPa |
0.5 |
|
报警 |
0.47±0.01 |
|||
|
闭锁 |
0.45±0.01 |
|||
|
13 |
SF6气体年漏气率 |
% |
≤0.5 |
|
|
14 |
外壳防护等级 |
|
IP4X |
|
四、产品主要特点
1.设备参数规格及接线方式齐全，能够满足各种使用场合的需求。
额定电流由2500/4000A两种规格，可满足不同系统容量需求。由各基本元件可组成进线间隔、出线间隔、PT间隔、母联间隔等，并能按用户要求组合成所需的主接线方式，能够满足变电站35kV系统主接线的需要。
2.断路器开断容量高，并且具备容性负载和感性负载的开断能力
断路器灭弧室采用热膨胀室和压气室分离的双室结构方案，即采用先进的自能式灭弧原理，配弹簧操动机构。其额定短路开断电流达到40kA，背对背电容器组开断电流达到1500A，并联电抗器组开断电流达到1600A。
3.该产品属于组合电器，结构紧凑，三相分箱布置，一次导体全封闭。
复合式组合电器(HGIS)母线外露，整个产品接线清晰，布置紧凑、一个标准间隔比AIS布置占地面积减少约40%，特别适合户外35kV变电站改造工程。另外该产品分箱布置，三相间相互独立，除母线外其余一次导体全部封闭在接地筒体内，采用六氟化硫作为绝缘和灭弧介质，绝缘强度高，环境耐受能力强。
4.该产品可配置整体底架及汇控柜，可根据用户需要，将微机保护装置等二次保护装置放置在汇控柜内，实现保护装置前移，优化整个变电站二次保护系统。
