产品中心 · MARKETING SERVICES
YBH-40.5风电用箱变
一、产品介绍

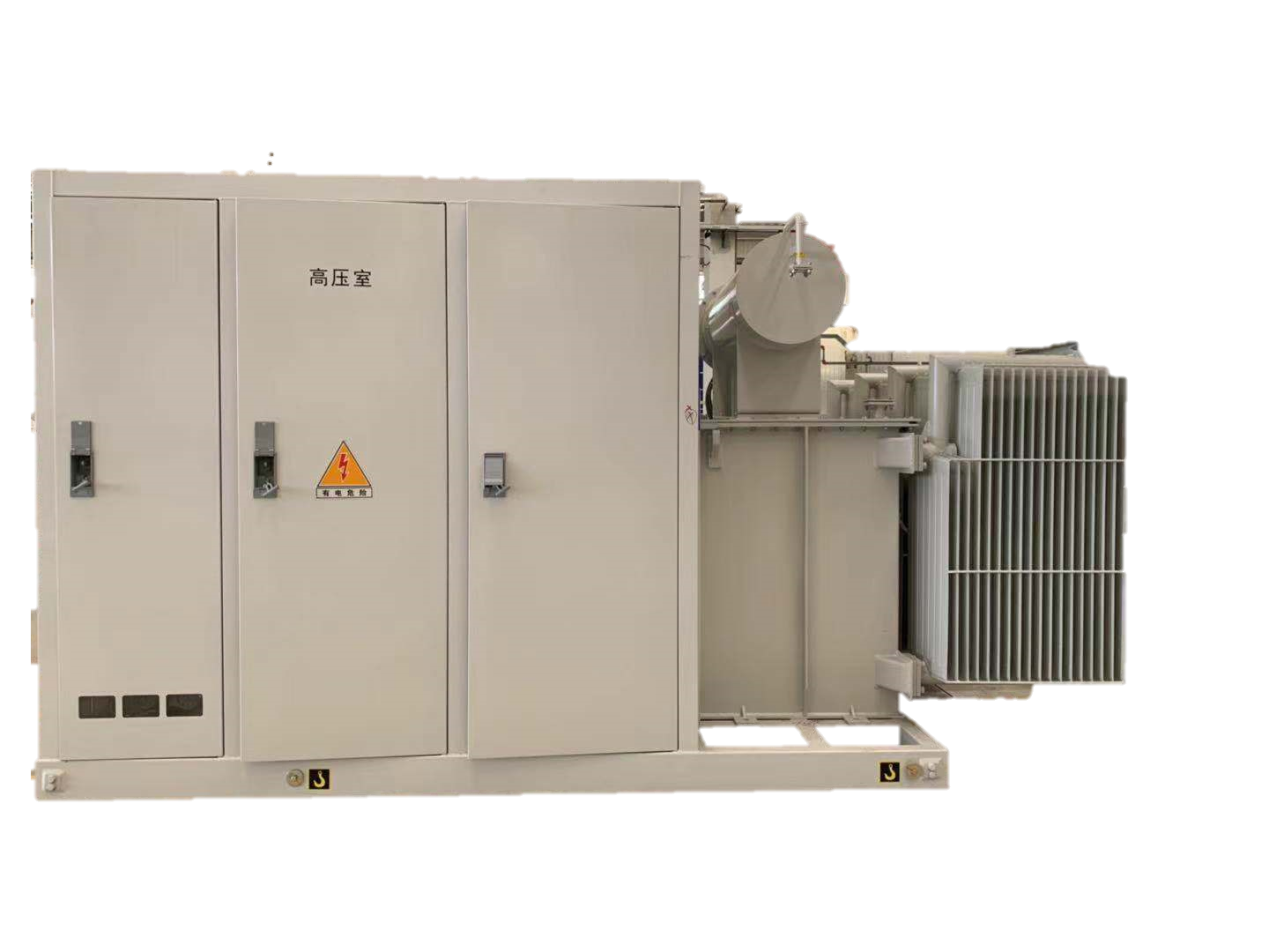

YBH-40.5/0.69一种紧凑型40.5kV-630A/1250A风电箱变产品。箱变由低压室、高压室、变压器三部分组成。低压室额定电压690V，高压室额定电压40.5kV，变压器容量1600-6300kVA。高压室用充气柜将40.5kV真空断路器、三工位隔离/接地开关等一次回路密封在SF6气箱内，使高压带电体完全不受环境条件的影响，尤其适合低温、高海拔、高盐雾、多风沙气候环境使用。
二、产品使用环境
1.使用地点：户外；
2.周围空气温度：-40℃～+40℃；
3.海拔高度（仅对低压辅助和控制设备）：不超过2000m。
4.覆冰范围：≤20mm。
5.湿度：日平均值不超过95%，月平均值不超过90%。
三、性能参数（主要参数）
|
序号 |
项目名称 |
单位 |
高压开关 |
变压器 |
低压电器 |
|
|
1 |
额定频率 |
Hz |
50 |
50 |
50 |
|
|
2 |
额定电压 |
kV |
40.5 |
35/0.69 |
0.69 |
|
|
3 |
额定电流 |
A |
根据工程 |
|
根据工程 |
|
|
4 |
额定容量 |
kVA |
|
1600-6300 |
|
|
|
5 |
短时（1min）工频耐受电压 |
对地及相间 |
kV |
95 |
85 |
5 |
|
|
|
断口间 |
|
118 |
|
|
|
6 |
雷电冲击耐受电压（峰值） |
对地及相间 |
kV |
185 |
220 |
12 |
|
|
|
断口间 |
|
215 |
|
|
|
7 |
额定短路开断电流 |
kA |
31.5 |
|
50 |
|
|
8 |
额定短时耐受电流 |
kA |
31.5 |
|
40 |
|
|
9 |
额定短路持续时间 |
s |
4 |
|
1 |
|
|
10 |
额定峰值耐受电流 |
kA |
80 |
|
|
|
|
11 |
SF6气体额定工作压力（20℃，表压） |
MPa |
0.04 |
|
|
|
|
12 |
最低工作压力（20℃，表压） |
MPa |
0.02 |
|
|
|
|
13 |
年漏气率 |
% |
≤0.05 |
|
|
|
|
14 |
三工位开关机械寿命 |
次 |
3000 |
|
|
|
|
15 |
断路器机械寿命 |
次 |
10000 |
|
|
|
四、产品结构特点及优势
高压室采用充气柜组件内含断路器和三工位接地开关的方案，使高压带电体完全不受环境条件的影响，尤其适合低温、高海拔、高盐雾、多风沙气候环境使用，确保箱变高压断路器全寿命周期内20年内运行可靠性、免维护。该箱变具有成套性强、结构紧凑、占地面积少、便于安装、施工周期短、运行费用低、散热性能优良、散热性能好、外形美观、结构强度高、腐蚀性能强等特点，该风电用箱变具有同等参数性能、质量和制造水平，又有效降低制造成本，减小箱变体积，可为风电建设提供质量好、可靠性高的高新技术产品。
