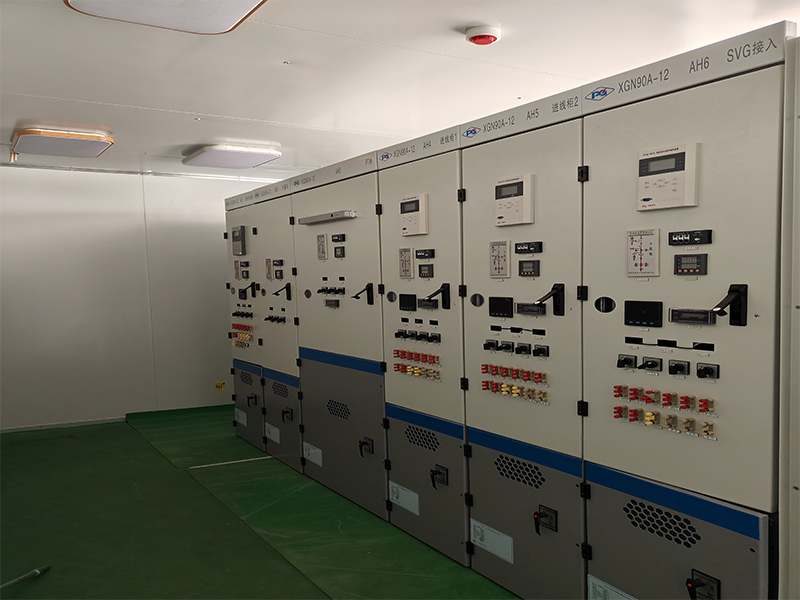

XGN90-12(Z)环保型气体绝缘金属封闭开关设备
一、产品介绍
XGN90-12(Z) 系列化气体绝缘金属封闭开关设备适用于额定电压12kV，额定电流630A～3150A，额定频率50Hz的户内三相交流电力系统。产品采用干燥空气绝缘，无需气体回收和维护，产品采用三相共箱结构和模块化设计理念，由断路器室、电缆室、仪表室和母线室4个独立隔室构成，具有高可靠性、免维护、小型化、环保性等特点。
二、产品使用环境
1.使用地点：户内；
2.周围空气温度：-25℃～+40℃；
3.海拔高度（仅对低压辅助和控制设备）：不超过1000m（超过1000m需与制造厂沟通）。
4.使用环境：周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染。
5.湿度：日平均值不超过95%，月平均值不超过90%。
三、性能参数（主要参数）
|
序号 |
项目名称 |
单位 |
参数值 |
|||
|
1 |
额定频率 |
Hz |
50 |
|||
|
2 |
额定电压 |
kV |
12 |
|||
|
3 |
短时（1min）工频耐受电压 |
对地及相间 |
kV |
42 |
||
|
|
|
断口间 |
|
48 |
||
|
4 |
雷电冲击耐受电压（峰值） |
对地及相间 |
kV |
75 |
||
|
|
|
断口间 |
|
85 |
||
|
5 |
局部放电限定值（试验电压为1.1Ur） |
pC |
≤10 |
|||
|
6 |
额定电流 |
A |
1250 |
2500 |
3150 |
|
|
7 |
额定短路开断电流 |
kA |
25/31.5/40 |
|||
|
8 |
额定短路开断电流次数 |
次 |
30 |
|||
|
9 |
额定短时耐受电流 |
kA |
25/31.5/40 |
|||
|
10 |
额定短路持续时间 |
s |
4 |
|||
|
11 |
额定峰值耐受电流 |
kA |
63/80/100 |
|||
|
12 |
N2气体额定工作压力（20℃，表压） |
MPa |
0.02 |
|||
|
12 |
最低工作压力（20℃，表压） |
MPa |
0 |
|||
|
13 |
年漏气率 |
% |
≤0.05 |
|||
|
14 |
三工位开关机械寿命 |
次 |
3000 |
|||
|
15 |
断路器机械寿命 |
次 |
10000 |
|||
四、产品结构特点及优势
产品采用干燥空气绝缘，绿色环保。结构简单，1250A柜型宽度500mm，占地面积小，结构模块化设计，扩展方便，特别适合于经济发达地区，高海拔、潮湿、污秽等环境恶劣地区，以及地铁、高铁、机场等对用电可靠性要求较高的场合，适合旧站改造，和预制舱项目。
