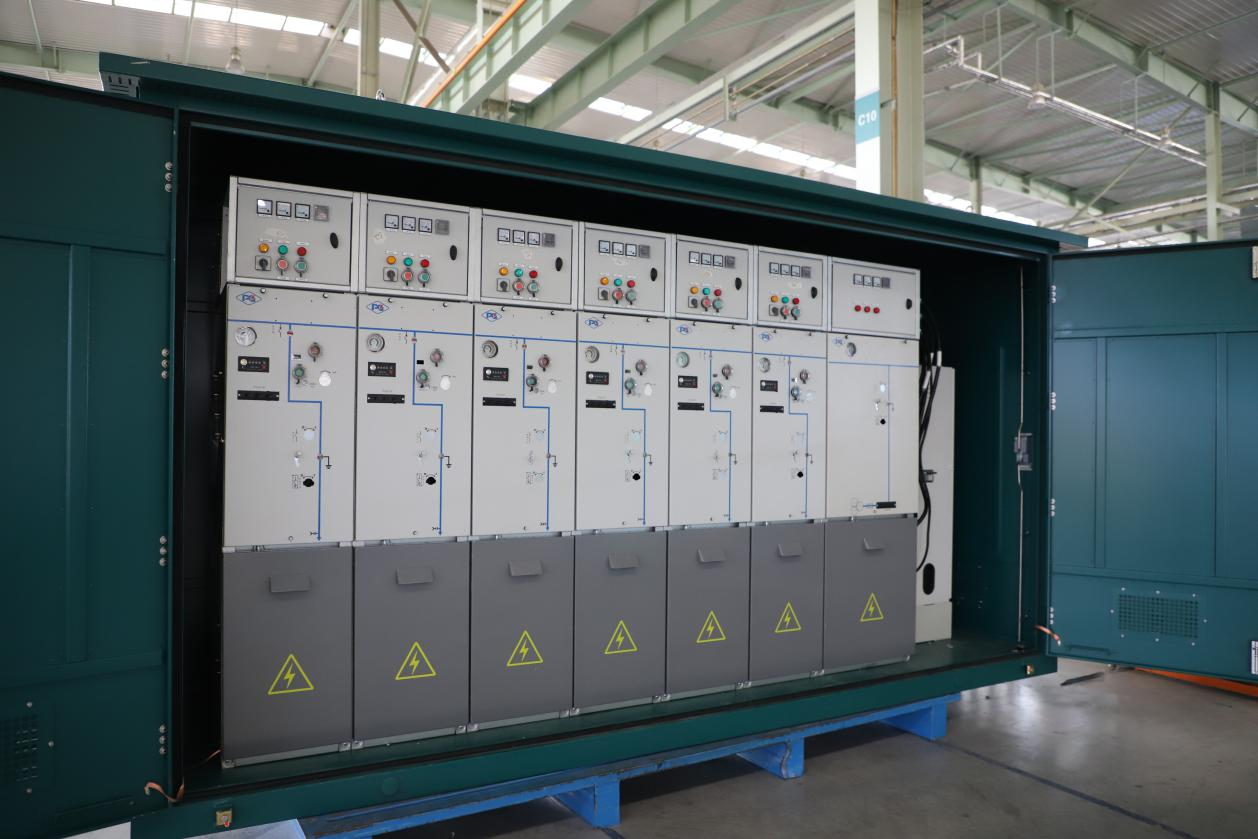

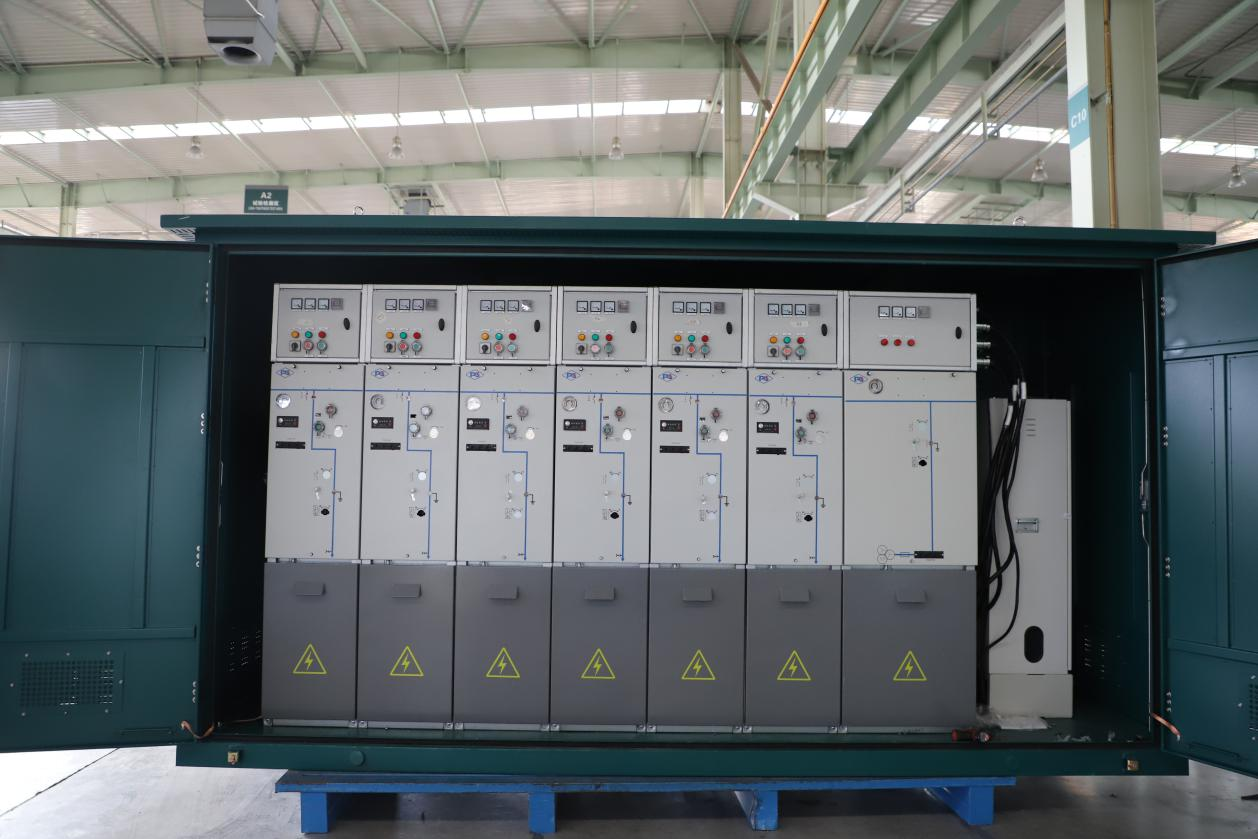

XGN105A-12（Z）环保气体绝缘环网金属封闭开关设备
一、产品概述
XGN105A-12（Z）环保气体绝缘环网金属封闭开关设备，主要部件由真空断路器、断路器操作机构、三工位隔离开关和柜体等组成。环网柜之间采用硅橡胶连接器，插拔式结构，全绝缘，母线连接方便可靠，可以根据不同的设计方案任意排列组合，以实现不同的一次配电方案，并柜速度快，用于配电网络中的环网供电、故障区域的自动隔离及线路分段保护等。采用干燥空气绝缘，真空开断，绿色环保。绝缘性能优异，零表压满足绝缘水平，整机局放≤10pC；隔离开关、接地开关均可采用电动操作，满足智能化要求；满足国网12千伏环网柜（箱）标准化设计定制方案。
二、产品使用环境
1.使用地点：户内。
2.使用环境：周围应无易燃物质、爆炸危险、化学腐蚀及剧烈震动；
3. 周围空气温度：-25℃～+45℃；
4. 周围空气湿度：日平均不大于95%，月平均不大于90%；
5. 海拔高度：不大于2000m；
6. 抗震水平：AG3；
7. 空气污秽程度：Ⅲ级。
三、产品主要特点
1.真空开断，干燥空气绝缘，金属铠装，结构紧凑，外形美观；
2.绝缘裕度大，可在零表压下正常运行；
3.真空灭弧室固定安装，配弹簧操动机构，电寿命，机械寿命，不检修周期长；
4.三位置开关用于主回路接通、隔离和接地，配弹簧操动机构，与断路器机构有可靠的电气和机械联锁，能有效避免各种误操作。
四、产品参数
|
序号 |
项目名称 |
单位 |
参数值 |
|
|
1 |
额定频率 |
Hz |
50 |
|
|
2 |
额定电压 |
kV |
12 |
|
|
3 |
短时（1min）工频耐受电压 |
对地及相间 |
kV |
42 |
|
|
|
隔离断口间 |
|
48 |
|
4 |
雷电冲击耐受电压（峰值） |
对地及相间 |
kV |
75 |
|
|
|
隔离断口间 |
|
85 |
|
5 |
局部放电限定值（试验电压为1.1Ur） |
pC |
≤10 |
|
|
6 |
额定电流 |
A |
630 |
|
|
7 |
额定短路开断电流 |
kA |
20 |
|
|
8 |
额定短路开断电流次数 |
次 |
30 |
|
|
9 |
额定短时耐受电流 |
kA |
20 |
|
|
10 |
额定短路持续时间 |
s |
4 |
|
|
11 |
额定峰值耐受电流 |
kA |
50 |
|
|
12 |
接地开关短路关合能力 |
次 |
2 |
|
|
13 |
干燥空气额定工作压力（20℃，表压） |
MPa |
0.02 |
|
|
14 |
最低工作压力（20℃，表压） |
MPa |
0 |
|
|
15 |
年漏气率 |
% |
≤0.05 |
|
|
16 |
三工位开关机械寿命 |
次 |
3000 |
|
|
17 |
断路器机械寿命 |
次 |
10000 |
|
